電池老化房

1.空間尺寸規劃
A.Chamber外形尺寸為:根據需求定制大小。整個老化房保溫材料選用50mm雙面彩鋼岩棉闆，彩鋼闆厚度為0.5mm。
B.Chamber兩邊為産品測試區，中間為負載及維修通道，此設計外形美觀大方，方便适用。方便客戶從老化房外面就可以清楚的了解産品老化狀況和，同時方便燒機人員裝卸産品，免受房體高溫炙烤。如圖：
C.Chamber負載區内留有0.9M的維護走道，可使維護人員方便察看任意壹套負載工作情況備有防暴照明燈 。
D.測試區采用推拉門及視窗玻璃可使操作人員方便的上下機台并可一目了然的看到産品的B/I狀況。
E.整間Chamber共分N個區，每區放置N個老化架，每個老化架6層，每層放置N個産品，

2.機房控及排風規劃
A.Chamber控溫标準為：60℃   ±5℃
B.Chamber循環采用N台風機進行循環，可保證Chamber内溫度均勻（下圖所示）

C.加熱采用N組電熱器加熱，可在30分鍾内将室溫加至設定溫度，當溫度升至設定值時加熱器停止加熱，具有過熱保護功能（EGO）
D.排風部分采用N台櫃式離心型風機排風，有變頻器控制轉速。
E.Chamber的循環控溫過程：當開機時加熱器開始加熱      溫度到達設定值時加熱器停止加熱      随着時間的推移産品區溫度會逐漸上升當溫度超過設定上限時      排風百葉開始動作将産品區過熱氣體排向室外，同時電動風門打開補給低溫氣體至産品區，當溫度下降至設定值下限時風機停止排風，電動風門同時關閉。

3. 電控規劃

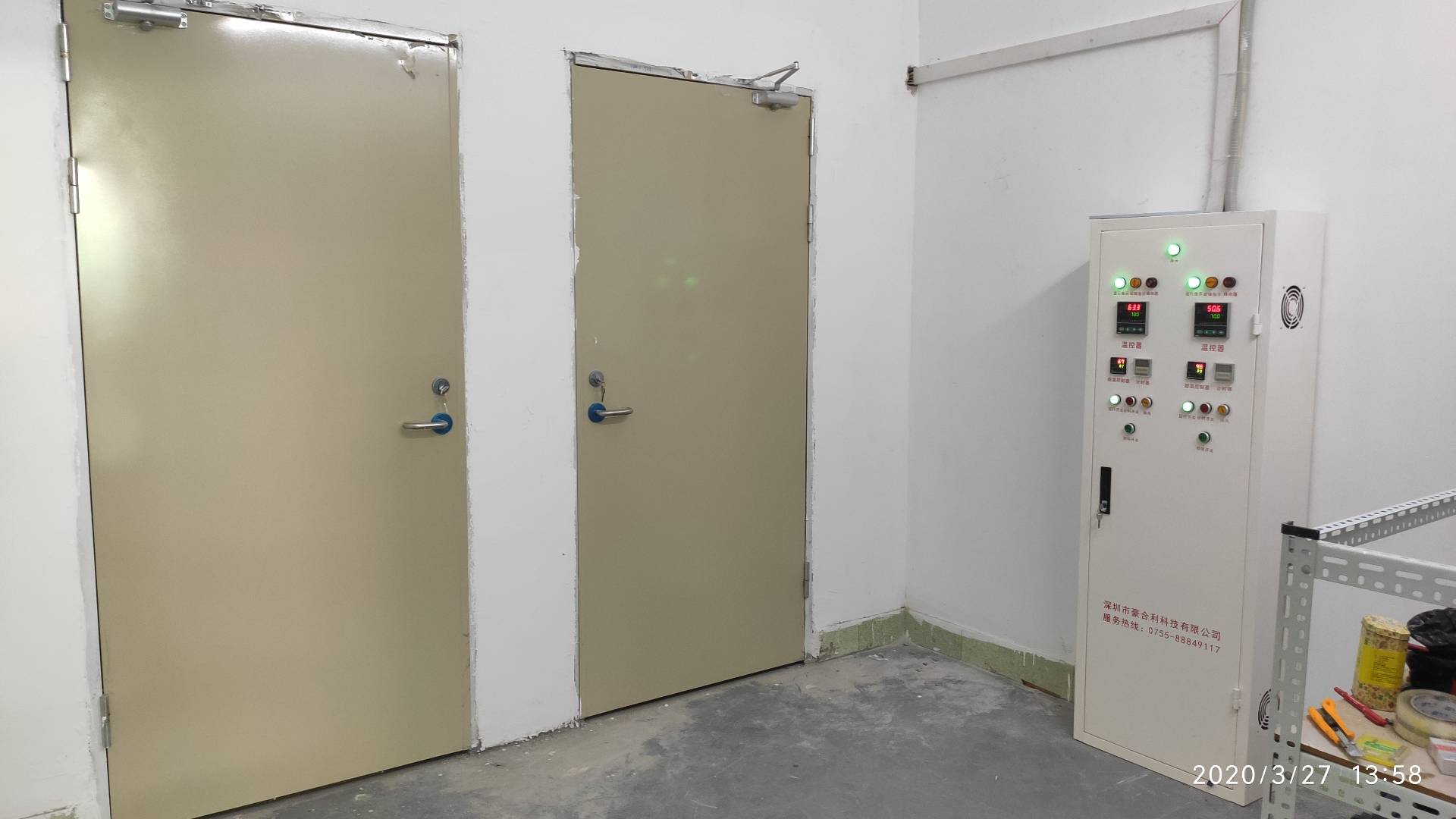

 A.電控櫃放置于Chamber一端與Chamber和為整體，操作人員可在外調整B/I時序及相關設定，免受高溫影響也可提高電器開關産品使用壽命；
 B.電控櫃外形尺寸為800*400*1800MM（Chamber留有監控櫃放置區）；
 C.電控部分采用HMI+PLC為主控單元，可設定B/I時序/手自動/ ON/OFF沖擊測試及各種保護功能等等；
 D.電力需求及規格
    電力規格：3ψ4W 380V/

E.燒機房機房電源配置：每區老化架配置一組無熔絲開關和一組電磁接觸器進行ON/OF控制；
F.主電櫃上配有緊急停止開關/電源指示燈/電流及電壓表和轉換開關/蜂鳴器/三色燈/溫度控制器等等；
G．ROOM内所有用線均為PVC 105℃耐熱電源線；
4: 老化架規劃：
房間内放N台老化架，每台老化架的尺寸為:定制，每個老化架分6層，每層放置N個産品，産品在老化架前面放置。
