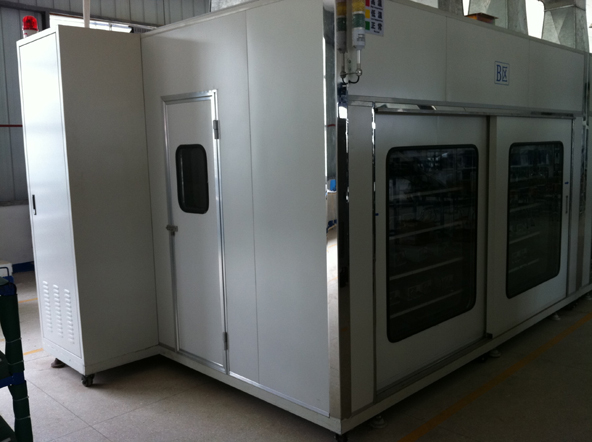

産品屬性： 産品型号： 産品規格： 老化房 産品說明： 開關電源老化房，又叫燒機房，是針對筆記本充電器，手機充電器，電腦适配器仿真出一種高溫、惡劣環境測試的設備，是提高
|
|
|
||||||
 |
||||||
|
||||||
| 産品說明： | ||||||
|
開關電源老化房，又叫燒機房，是針對筆記本充電器，手機充電器，電腦适配器仿真出一種高溫、惡劣環境測試的設備，是提高産品穩定性、可靠性的重要實驗設備、是各生産企業提高産品質量和競争性的重要生産流程
電源老化房規劃說明
一、型式：電源老化房
數量： 1套兩間式，如三視圖所示
總功率：28KW（不含負載）
電源：3相380V，5線制
内部尺寸：見附圖1
外部尺寸 : 見附圖1
控溫範圍:40-55℃±3℃（空載）±4℃（負載）
系統産能: 老化間布置老化架1台,共8層,每層12個試件（另外一間每層裝11個），共兩間整共368件試件
（一）、控制方式及特點
1.平衡調溫控制系統：老化試件室溫度升高換氣風扇開始運行，平衡試件發熱量
2．PID+SSR控溫系統：根據試件箱内溫度變化自動調整發熱管發熱量達到溫 度平衡
3.系統加溫等于熱損耗
4.運風系統采用離心式風機、風量高
5.每個角度溫度符合均勻要求
6.溫度精度高
7.穩定運行
8.省電耐用
9.兩間老化房獨立控制
（二）、外觀
1.内部尺寸：（見附圖1）
2.外部尺寸: 見附圖1）
3.牆體材料：庫體采用雙面彩鋼保溫庫闆（EPS彩鋼版）拼裝而成，闆材厚度50mm，彩鋼闆的厚度0.5mm，整個庫體采用鋼架結構，鋁型材等固定支撐，庫體内外采用鋁型材包邊；
其中外牆材料： 牆身闆：彩鋼闆0.325mm厚+ EPS隔熱層50mm；
天花闆：彩鋼闆0.325mm厚+ EPS隔熱層50mm；
門 闆：彩鋼闆0.325mm厚+ EPS隔熱層50mm；
4.接合處打密封玻璃膠，有效保證房間的密封性與美觀性。
5.推拉門，全景式玻璃門，如樣圖所式 （僅供參考）
（三）、溫控系統
1. 控溫方式：PID+SSR控溫方式（根據老化間溫度變化自動輸出脈沖信号，控制固态繼電器SSR動作）
2. 溫控均勻範圍： 40-55±3℃空載
3. 溫度控制波動度： ±0.5℃
4. 升溫時間：RT 55℃ 20min以内（重載）
5. 降溫方式：空氣冷卻方式（當試件老化房溫度超過設定溫度時，排氣風機開啓，排出熱空氣）
6. 加熱器：管狀螺旋翅片式加熱器
7. 溫控器:PLC加溫度模塊控制
觸摸式數據輸入
數字顯示
分辨率0.1℃
溫度範圍:0.0℃ -70.0℃
PID動作及自動演算功能
積分時間（IT）1-3600S
微分時間（DT） 1-1200S
JIS/DIN之标準測溫體可任意選擇設定
（四）、保護方式
1. 穩定運行時或者超溫狀态下,冷卻風道開始開啓，保持機房内溫度恒定
2. 超溫保護器：循環風扇故障或加熱器失控時，切斷加熱系統與老化電源
3. 空焚保護器：當加熱管表溫度升高至100℃時，切斷加熱器電源
4. 一位無熔絲開關：加熱管過流保護
5. 無熔絲開關：系統過流保護
6. 指示燈、蜂鳴器報警裝置：超溫電機過電流時指示燈蜂鳴器報警
7. 負載間排氣風機停止運行，切斷負載電源
8. 系統配置煙霧報警裝置，負載間3個
（五）、電源
老化房電源采用三相五線制380V50HZ ，老化房功率84KVA 不含負載電源（庫體），電源由客戶引至電控櫃内
二、Burn in Cart 負載規劃說明
（一）、負載系統
電源老化架規格
1. 老化架尺寸見附圖2，分8層,二個共裝368個測試位
2. 老化架上每個工位安裝萬用插座（AC220V）一個和線夾一個,供負載供電用
模拟負載用高精度繞線電阻,可根據實驗要求選擇開關電源的帶載能力,繞線電阻的阻值功率如下，共8個供測試時選擇,帶發光二極管,開關打開且供電時相應的發光管點亮予以提示，另加固定電阻30W/4R一個
1）. K1 10W/600R 繞線電阻1個
2）. K2 15W/300R 繞線電阻1個
3）. K3 30W/150R 繞線電阻1個
4）. K4 80W/60R 繞線電阻1個
5）. K5 150W/30R 繞線電阻1個
6）. K6 300W/20R 繞線電阻1個
7）. K7 220W/12R 繞線電阻1個
8）. K8 330W/6R 繞線電阻1個
9）. 30W/4R 繞線電阻1個
負載接口闆示意圖如下所示
負載原理圖如下所示
3. 每個老化間安裝無熔保護開關1個，以保證測試人員之安全
4. 每個老化間産品電壓可以做ON/OFF時序控制
5. 公司同類負載産品圖
三、各組電壓切換說明
1. DC12V組輸出
共設8個二段位開關可用于選相應的電負載電阻值
以上電壓老化電流位選擇開關電流值可按具體要求适當變更；附同等規格樣圖
（二）、方案說明
1. 老化間,共放1台老化架布置方式見圖
2. 每個老化間可時序獨立控制，客戶按試件供電要求運行模式自由設定
老化車上試件按設定時序自動運行
3. 老化房由PLC編程控制溫度穩定，控制範圍40-55度可設定，适應多機種生産，節約能源
4. 供電電源需由客戶引入控制櫃内
6. 負載散熱按40kw考慮,排風量為12000 m3/h
7. 老化房試件發熱按7.0KW考慮,循環風量4100m3/h,換氣量1000m3/h
8. 老化間溫度穩定後，系統用電量大大降低
9. 老化房包括庫體。溫度控制，排風系統，保護，照明。含試件架、負載架，負載電源時序控制等部分
10. 百葉平行送風結構，均勻性好
11. 負載間風道設計兩側進風，提高負載散熱效率
12. 安裝二台排風機，降低車間内噪音
13. 負載間排風風機停止,負載斷電,負載間安裝溫度模塊監測，當負載間的實際溫度超過其保護值時，負載停止老化并警報提示
14. 運風電機采用耐高溫櫃式風機
15. 溫度傳感器安裝在每個老化間出風口,負載間溫度探頭安裝在老化架頂部，以防止排風機因皮帶脫落時引發火災
16. 系統配置煙霧報警裝置,負載間3個
（三）、控制方式
1．老化房采用PLC（台達）加大型人機界面（台灣斯美特PV070-WAT 7寸真彩觸膜式液晶屏）編程控制，軟件畫面可顯示設定溫度，實際溫度，負載間的實際溫度，各老化架的時序狀态與運行時間，循環狀态以及每段的剩餘時間等參數;具有溫度曆史曲線查詢顯示與故障記錄功能；具有實驗參數保存功能，隻要根據産品型号存儲相關的測試參數，下次使用時隻需輸入序号調出參數即可運行，操作簡單方便，參數以整機調出方式，不能以單個老化架為單位，時序參數可單個老化架設定
3．溫度控制波動度不大于±0.5度
4．每個老化架時序控制，可設定開啓時間，關閉時間，循環次數等參數
5．老化房出現故障時，軟件自動彈出對應的報警畫面以及其解決方案，故障原因等
|
